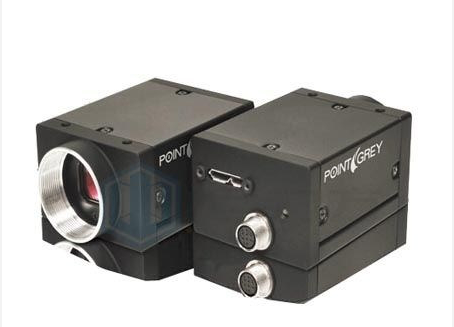

机器视觉所用的相机是怎么分类的呢？

时间：2020-05-19 01:57:00
来源：
作者：admin
点击532次

上一节若卜智能制造的小编和大家分享了什么是机器视觉，这次我们接着讲机器视觉所用的相机是如何分类的？以及如何选择相机？
分类：
任何东西分类一定有它自己的分类标准，工业相机也不例外，按照芯片类型可以分为CCD相机、CMOS相机；按照传感器的结构特性可以分为线阵相机、面阵相机；按照扫描方式可以分为隔行扫描相机、逐行扫描相机；按照分辨率大小可以分为普通分辨率相机、高分辨率相机；按照输出信号方式可以分为模拟相机、数字相机；按照输出色彩可以分为单色（黑白）相机、彩色相机；按照输出信号速度可以分为普通速度相机、高速相机；按照响应频率范围可以分为可见光（普通）相机、红外相机、紫外相机等。
区别：
1、工业相机的性能稳定可靠易于安装，相机结构紧凑结实不易损坏，连续工作时间长，可在较差的环境下使用，一般的数码相机是做不到这些的。例如：让民用数码相机一天工作24小时或连续工作几天肯定会受不了的。
2、工业相机的快门时间非常短，可以抓拍高速运动的物体。
例如，把名片贴在电风扇扇叶上，以最大速度旋转，设置合适的快门时间，用工业相机抓拍一张图像，仍能够清晰辨别名片上的字体。用普通的相机来抓拍，是不可能达到同样效果的。
3、工业相机的图像传感器是逐行扫描的，而普通的相机的图像传感器是隔行扫描的， 逐行扫描的图像传感器生产工艺比较复杂，成品率低，出货量少，世界上只有少数公司能够提供这类产品，例如Dalsa、Sony，而且价格昂贵。
4、工业相机的帧率远远高于普通相机。
工业相机每秒可以拍摄十幅到几百幅图片，而普通相机只能拍摄2-3幅图像，相差较大。
5、工业相机输出的是裸数据(raw data)，其光谱范围也往往比较宽，比较适合进行高质量的图像处理算法，例如机器视觉(Machine Vision)应用。而普通相机拍摄的图片，其光谱范围只适合人眼视觉，并且经过了mjpeg压缩，图像质量较差，不利于分析处理。
6、工业相机(Industrial Camera)相对普通相机(DSC)来说价格较贵。




如何选择：
1、根据应用的不同分别选用CCD或CMOS相机
CCD工业相机主要应用在运动物体的图像提取，如贴片机机器视觉，当然随着CMOS技术的发展，许多贴片机也在选用CMOS工业相机。用在视觉自动检查的方案或行业中一般用CCD工业相机比较多。 CMOS工业相机由成本低，功耗低也应用越来越广泛。
2、分辨率的选择
首先考虑待观察或待测量物体的精度，根据精度选择分辨率。相机像素精度=单方向视野范围大小/相机单方向分辨率。则相机单方向分辨率=单方向视野范围大小/理论精度。
若单视野为5mm长，理论精度为0.02mm，则单方向分辨率=5/0.02=250。然而为增加系统稳定性，不会只用一个像素单位对应一个测量/观察精度值，一般可以选择倍数4或更高。这样该相机需求单方向分辨率为1000，选用130万像素已经足够。
其次看工业相机的输出，若是体式观察或机器软件分析识别 ，分辨率高是有帮助的；若是VGA输出或USB输出，在显示器上观察，则还依赖于显示器的分辨率，工业相机的分辨率再高，显示器分辨率不够，也是没有意义的；利用存储卡或拍照功能，工业相机的分辨率高也是有帮助的。
3、与镜头的匹配
传感器芯片尺寸需要小于或等于镜头尺寸，C或CS安装座也要匹配（或者增加转接口）；
4、相机帧数选择
当被测物体有运动要求时，要选择帧数高的工业相机。但一般来说分辨率越高，帧数越低。

2.1.1.2镜头篇
          镜头的基本功能就是实现光束变换（调制），在机器视觉系统中，镜头的主要作用是将成像目标在图像传感器的光敏面上。镜头的质量直影响到机器视觉系统的整体性能，合理地选择和安装镜头，是机器视觉系统设计的重要环节。


基础知识：
镜头匹配
大家如何选择合适镜头，镜头选配时需要选择与摄像机接口和CCD的尺寸相匹配的镜头。镜头C和CS的接口方式占主流。小型的安防用的CS接口摄像机得到普及、FA行业则大部分是C接口的摄像机与镜头的组合。对应的CCD尺寸、市场上一般根据用途使用2/3寸到1/3寸的产品。


互换性
C接口镜头可以与C接口摄像机、CS接口摄像机互用；
CS接口镜头不可以应用在C接口摄像机，只可以应用在CS接口摄像机。
KERARE
摄像机如果使用配备小CCD尺寸的镜头，那么周边没有摄取到图像的部分呈现出黑色，我们称其为KERARE。
镜头的作用：
将折射率不同的各种硝材通过研磨，加工成高精度的曲面、把这些镜头进行组合，就是设计镜头。从伽利略时代开始使用的普遍技术是其基本原理。为得到更清晰的图像，一直在研究开发试制新的硝材和非球面镜片。
焦距
